FT-301系列自動導體粉末電阻率測試儀（多功能型）
發布時間： 2024-12-10 14:29:08 點擊： 7313
FT-301系列自動粉末電阻率測試系統 詳情介紹
FT-301 Series powder resistivity test system
功能概述Overview：
1. 一體化結構設計
2. 粉末比電阻、電阻率、電導率分析為一體.
3. PC軟件過程數據分析.
4. 粉體壓強、電阻值、電阻率、電導率值的變化圖譜關系.
5. 四端法測量.
6. 自動運行模式.
7.自動正/負電流輸出，自動正/負電壓測量
應用說明：
粉體受到壓縮直至平穩時，粉體空隙率小，壓實密度接近于真密度狀態，則此時測試出來的粉末電導率為接近于理論值.
1. 描述了粉體在壓縮體積變化過程中，電性能的變化趨勢，
2. 描述粉體壓縮后壓力減少過程中粉體因自身特性內聚力反彈形變或恢復過程變化曲線圖譜；
適用范圍Scope of application：
需要對電性能進行分析的導電性粉末，如：鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、石化、粉末冶金等生產加工企業部門；
高等院校、科研部門，質量檢驗機構，質量管理部門，研發部門等。
四、參數資料
|
規格型號 |
FT-301A |
FT-301B |
FT-201A |
FT-301C |
|
1.電阻 |
10^-8～2×10^4Ω |
10^-7～2×10^7Ω |
10^-6～2×10^6Ω |
|
|
2.電阻率范圍 |
10^-8～2×10^5Ω-cm |
10^-7～2×10^7Ω-cm |
10^-6～2×10^6Ω-cm |
|
|
3.電導率 |
5×10^-5～10^8s/cm |
5×10^-7～10^7s/cm |
5×10^-6～10^6s/cm |
|
|
4.測試電流范圍 |
0-10A， 100uA |
1μA，10μA，100μA，1mA，10mA，1000mA |
||
|
5.PC軟件界面 |
電阻值、電阻率、電導率值、溫度、壓強值、單位自動換算、 橫截面積、厚度、曲線圖譜、壓實密度、生成報表等. |
|||
|
6.厚度量程 |
自動實時高度測量范圍：0.005-30mm |
|||
|
7.標配標準件 |
a.標準校準電阻1個；b.標準厚度校準件1個 |
|||
|
8.測試方式 |
a.四端法 b.自動測量 C.PC軟件運行界面 |
|||
|
9.壓力量程選購 |
a.200kg； b.300kg； c.500kg； d.1000kg；e.2000kg |
|||
|
10.粉末模具選配 |
模具可選配以下一種規格； 內徑：10mm（1000kg以下可配置）；13mm；16mm；20mm；30mm 如不選配，則廠家依據壓力量程自動配置 |
|||
|
11.誤差 |
3%；重復性誤差2%以內.（因材料特性影響，誤差不同，人為因數除外） |
|||
|
12.工作電源 |
輸入: AC 220V±10% ,50Hz |
|||
|
備注：FT-201A 機型厚度測試精度0.01mm；壓力量程200-300kg，屬于實用型配置 |
||||
標準配置外訂購明細
指儀器在標準配置外的，部件備件、耗材及服務項目的額外個性化需求訂購明細清單
1.儀器出口他國時，建議在標準配置外在附屬增購標準備件及耗材滿足3-5年時間的需求.
2.儀器高頻率使用對耗材損耗及易損備件的更換，建議訂購庫存1-5組，以備不時之需.
3.服務項目隨儀器訂購解決繁瑣采購流程及企業成本；如第三方的計量；儀器質保到期保養維修；
技術升級等，通過廠商提供的代理計量，延保服務，驗證服務，樣品測試服務等服務解決方案執行.
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
301-CSX |
測試線 |
套 |
1 |
|
|
2 |
09A |
標準電阻 |
個 |
1-5 |
選購規格和數量 |
|
3 |
301-GDXJ |
厚度校準件 |
個 |
1 |
|
|
4 |
07A |
材料測量裝置 |
套 |
1 |
可定制 |
|
5 |
301-RJ |
分析軟件 |
套 |
1 |
|
|
6 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
7 |
SCXCQ |
手持吸塵器 |
套 |
1 |
|
|
8 |
301-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
|
301-YB |
延保服務 |
年 |
1-3 |
|
步驟及流程
1.運行清零
2.將稱重樣品
3.固定上電極旋鈕.
4.軟件設置測試參數. 運行
5.測試數據圖譜及過程數據生成報表.
6. 樣品脫模
7. 測試結束.
優點描述：
1. PC軟件分析
2. 重復性誤差2%.
3. 粉末壓縮位移變化采集至千分位.
4. 自帶校準功能.
5. 電阻測量至0.01μΩ
6. 吸塵系統
7. 配置標準校準件.
8. 具有防塵、防腐保護蓋.

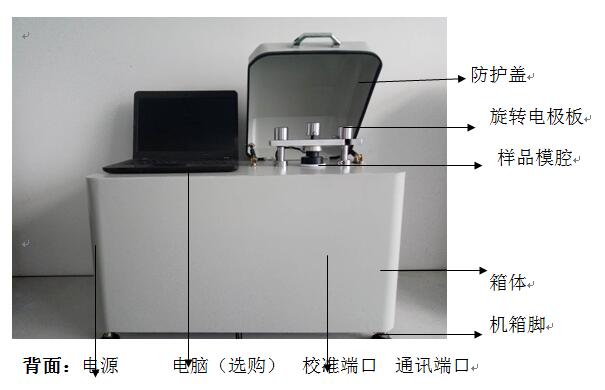

整機示意圖

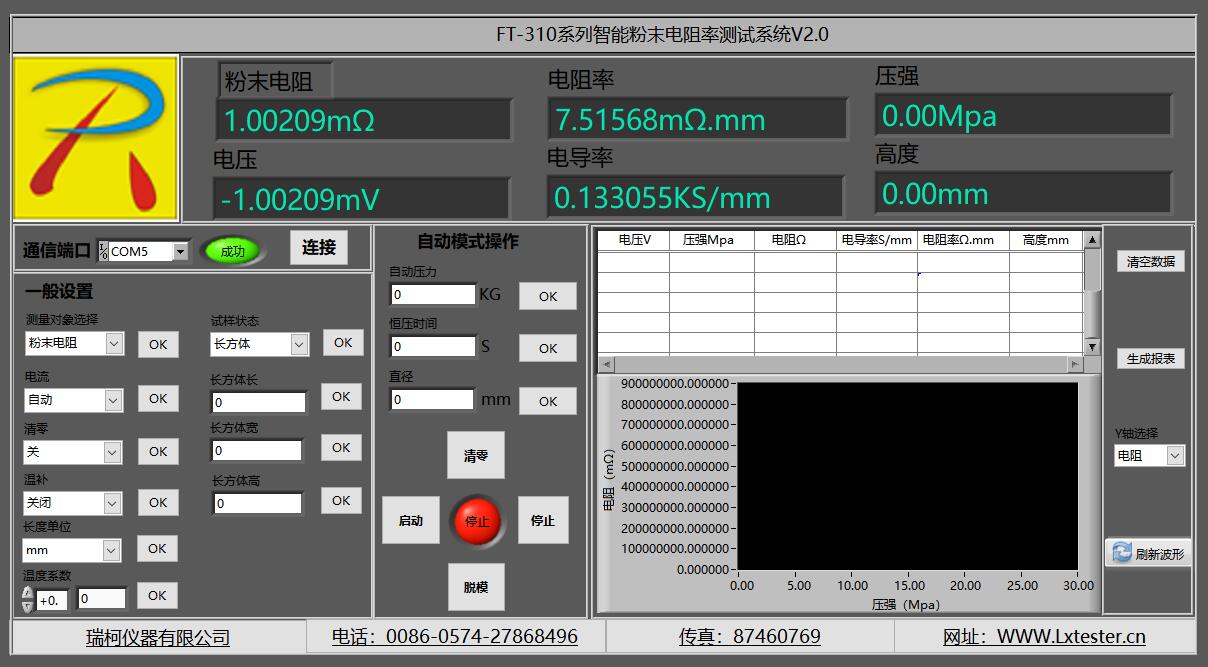

軟件操作界面圖

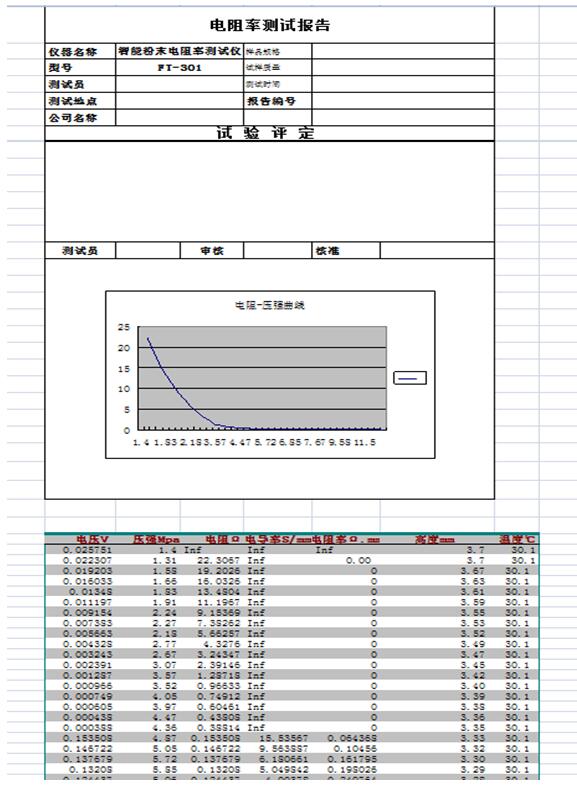

測試報表樣本
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
粉體行業本機常用配套方案：
1. 粉體行業常用儀器方案：
水分儀，松裝密度儀，休止角測試儀，粉體流動性測試儀 ，篩分粒度儀，振實密度儀 ，粉末電導率測試儀，體積密度儀.
粉體綜合分析解決方案：
FT-3400粉體流動行為分析儀（靜態力學，剪切法）
FT-7100粉體流動測試儀（動態力學，轉鼓法或旋轉圓筒法）
FT-3900粉末屈服強度分析儀（單軸壓縮法）
FT-3500粉體壓縮強度測試儀（可壓性，壓縮方程）
FT-2000顆粒和粉末特性分析儀系列(傳統方法)
FT-301系列粉末電阻率測試系統（電性能）
---解決粉體表征：
流與不流分析 ；粒度；水分；體積分析；電導性、靜電電荷分析.
----我們一直在做：
研發、生產、銷售、租賃、實驗室樣品分析及后延擴展服務.
